在线国内性感视频观看 钢制闸门喷锌防腐工艺要点说明

　　在线国内性感视频观看 钢制闸门喷锌防腐工艺要点说明

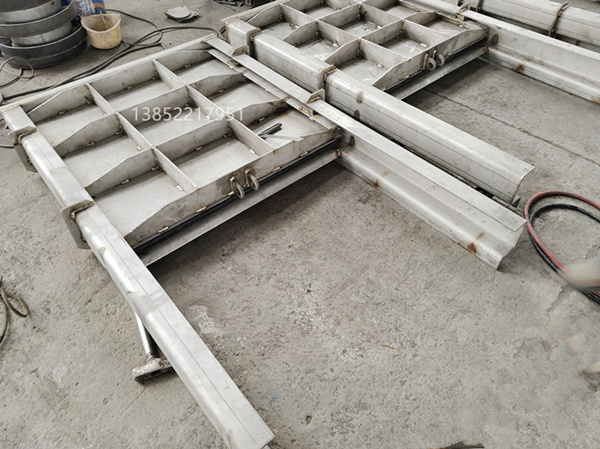

　　1）、锌时，枪与钢制闸门表面斜度不小于450枪与工件表面距离为125至165mm，最大不宜超过200mm。

　　2）、锌层厚度超过0.1mm时，应分层噴镀，前一层与后一层成900交叉或45交叉镀。

　　3）、枪移动速度为300—400mm/秒，锌丝走丝速度为2—2.2m/分，必须防止工件表面过热或噴镀层局部过厚的现象发生。

　　4）、应采用SQP—1气枪涂。

　　5）、材质要求：锌丝直径3mm，锌丝纯度99.5%。锌丝必须保持表面光洁无油污，无折痕等。

　　6）、噴锌层的外观检查：

　　闸门镀层的表面应无杂质、气泡、孔洞、裂纹、脱皮等，厚度检查，在1平方米的基准面内测5点，其中最小厚度不能小于设计厚度的80%；
